ABWR от Hitachi

AtomInfo.Ru, ОПУБЛИКОВАНО 20.10.2014

Водяной кипящий реактор ABWR, предлагаемый альянсом GE/Hitachi, характеризуется в альянсе как "единственный в мире действующий реактор поколения III+".

Конечно, данное определение субъективно. Единого мирового органа, ответственного за классификацию реакторов по поколениям, не существует. Это позволяет альянсу не замечать АЭС "Тяньвань" с российскими ВВЭР-1000 по проекту АЭС-91, которые также претендуют на отметку III+.

Тем не менее, у ABWR действительно есть свои преимущества - по крайней мере, если сравнивать их с реакторами AP-1000 или EPR. В отличие от других современных западных проектов, ABWR уже построен.


При подготовке статьи использованы материалы "Hitachi", полученные в ходе 58-ой сессии генеральной конференции МАГАТЭ в Вене.

Японский продукт

Кипящая технология пришла в Японию в 60-ые годы из Соединённых Штатов. Первым блоком с реактором BWR-1 стал JPDR, первым блоком с BWR-2 - "Tsuruga-1".

Блок "Shimane-1" с BWR-3 считается в Японии первым кипящим блоком с значительным уровнем локализации. Далеее в стране появились блоки с BWR-4, BWR-5 и, наконец, с ABWR. Первыми блоками с ABWR стали шестой и седьмой блоки АЭС "Kashiwazaki Kariwa" (вошли в строй в 1996-1997 годах).

До аварии на Фукусиме, притормозившей развитие атомной энергетики в Японии, в этой стране успели построить два других блока с ABWR - "Hamaoka-5" и "Shika-2". Кроме того, два блока вышли на стадию строительства, а ещё несколько находились на этапе обсуждения и подготовки.

Проект ABWR продвигает альянс GE/Hitachi, однако в японской корпорации называют ABWR своим детищем, разработанным в 1985 году в сотрудничестве с "различными иностранными партнёрами и при поддержке энергетических компаний, имеющих опыт эксплуатации блоков с BWR".

Основные черты ABWR, с точки зрения "Hitachi", выглядят так:

      - это блок большой мощности и с повышенной эффективностью работы;

      - активная зона ABWR отличается "очень высокими" показателями по экономике;

      - привода СУЗ ABWR переработаны и усовершенствованы;

      - система КИПиА полностью переведена на цифру;

      - бетонный контейнмент ABWR способен выдерживать значительные нагрузки.

Блок с ABWR

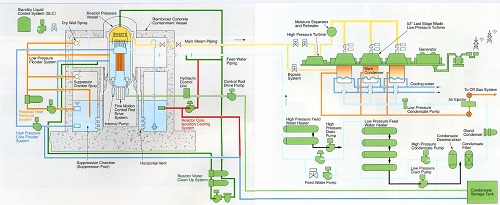

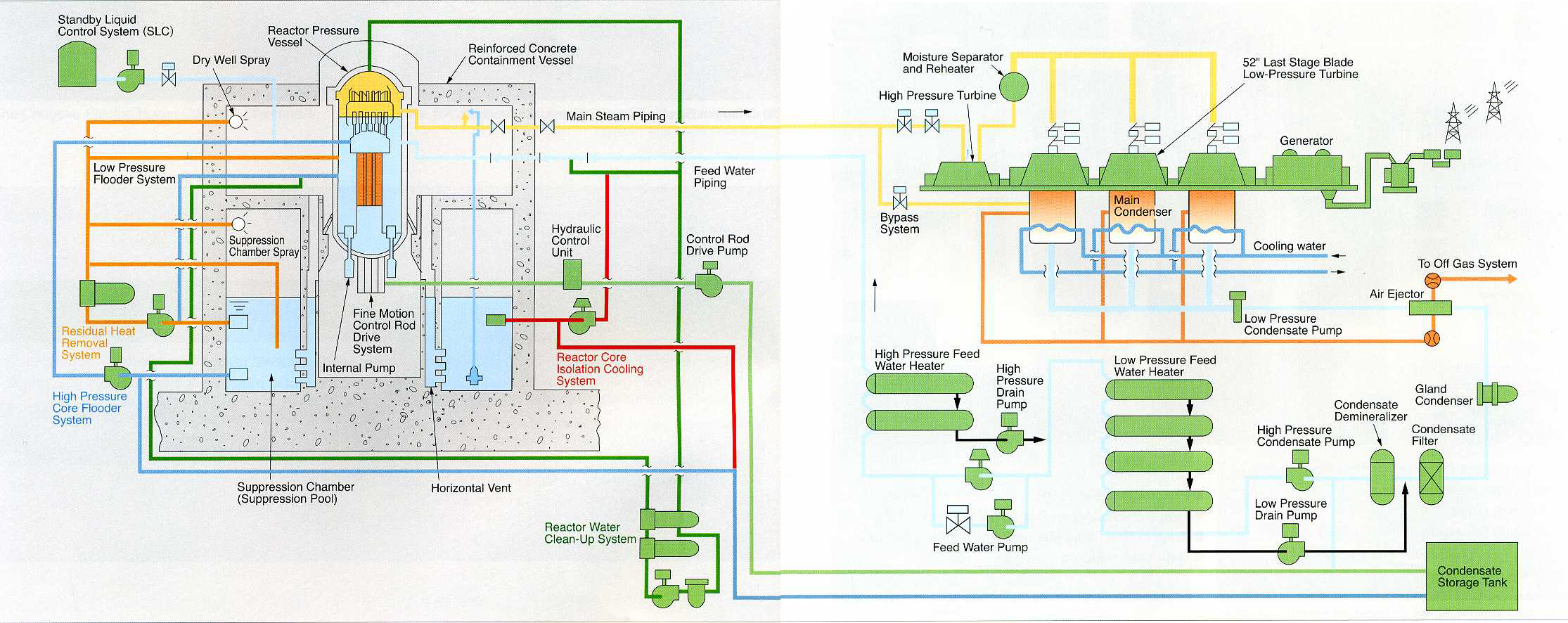

Принципиальная схема блока с ABWR.
Щёлкните левой клавишей мыши для просмотра.

Основные характеристики ABWR в сравнении с BWR-5

Параметр
ABWR
BWR-5
Мощность электрическая, МВт13501100
Мощность тепловая, МВт39263293
Число ТВС872764
Число стержней СУЗ205185
Число систем САОЗ32
Турбинный циклС промежу-
точным
подогревом

  Без подогрева
Длина лопатки последней ступени, см132109

Длина лопатки в дюймах - 52 дюйма для ABWR и 43 дюйма для BWR-5.

Компоновка реакторного здания ABWR.
Щёлкните левой клавишей мыши для просмотра.

Системы безопасности ABWR базируются на принципе зашиты в глубину. После аварии на Фукусиме в проект были внесены изменения с целью повысить его безопасность при авариях с обесточиванием площадки и потерей отвода тепла к конечному потребителю.

Основной упор при этом делался на диверсификацию методов обеспечения блока электроэнергией и охлаждения активной зоны и бассейна выдержки. Так, на блоках с ABWR используются одновременно дизель-генераторы как с водяным, так и с воздушным охлаждением.

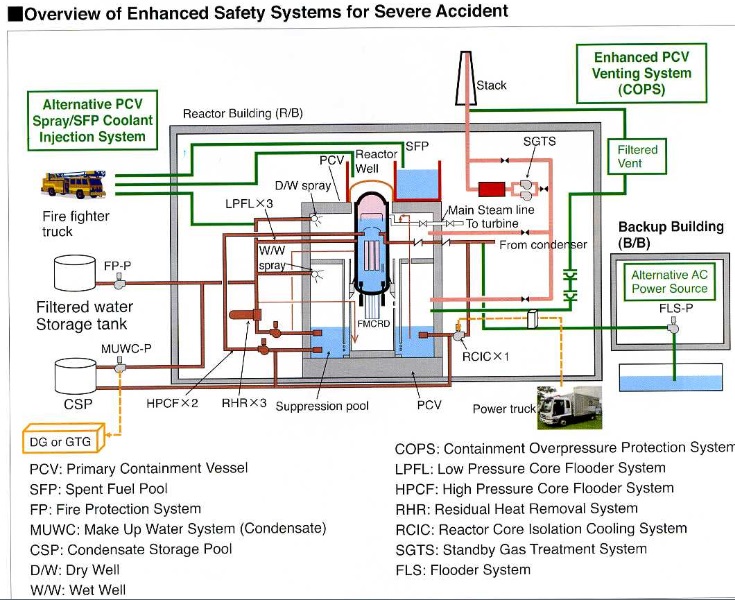

Системы безопасности ABWR для тяжёлых аварий.
Щёлкните левой клавишей мыши для просмотра.

Контейнмент и насосы

В проекте ABWR используется новый тип контейнмента RCCV, пришедший на смену унаследованным от американцев контейнментам "Mark". Контейнмент бетонный, изнутри покрыт стальным слоем. Внутренний диаметр 29 метров, высота - 36 метров, толщина стенок - 2 метра.

Расчётное давление (design pressure) контейнмента 310 кПа. Расчётные температуры составляют 171°C для "сухой" части контейнмента (drywell) и 104°C для "мокрой" части (suppression chamber).

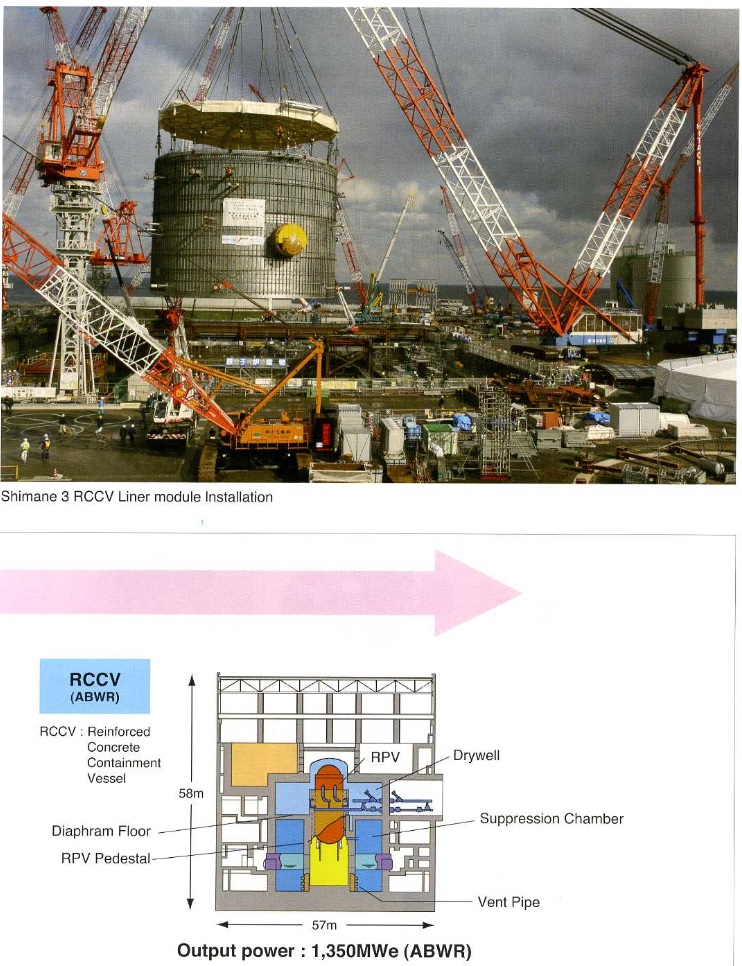

Контейнмент RCCV.
Щёлкните левой клавишей мыши для просмотра.

Общее число ГЦН в проекте ABWR - 10. Их место в контуре - непосредственно у днища корпуса реактора. Производительность насосов - до 8300 м3/ч.

В случае отказа одного из насосов производительности девяти остальных достаточно для поддержания 100%-ного расхода через активную зону. Скорость вращения ротора насосов регулируется, что позволяет регулировать расход.

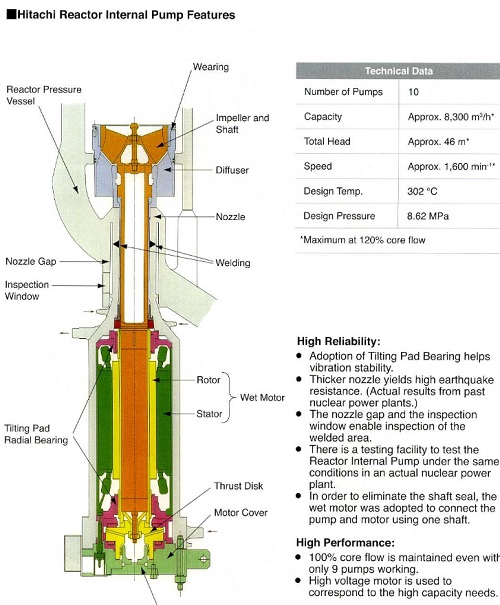

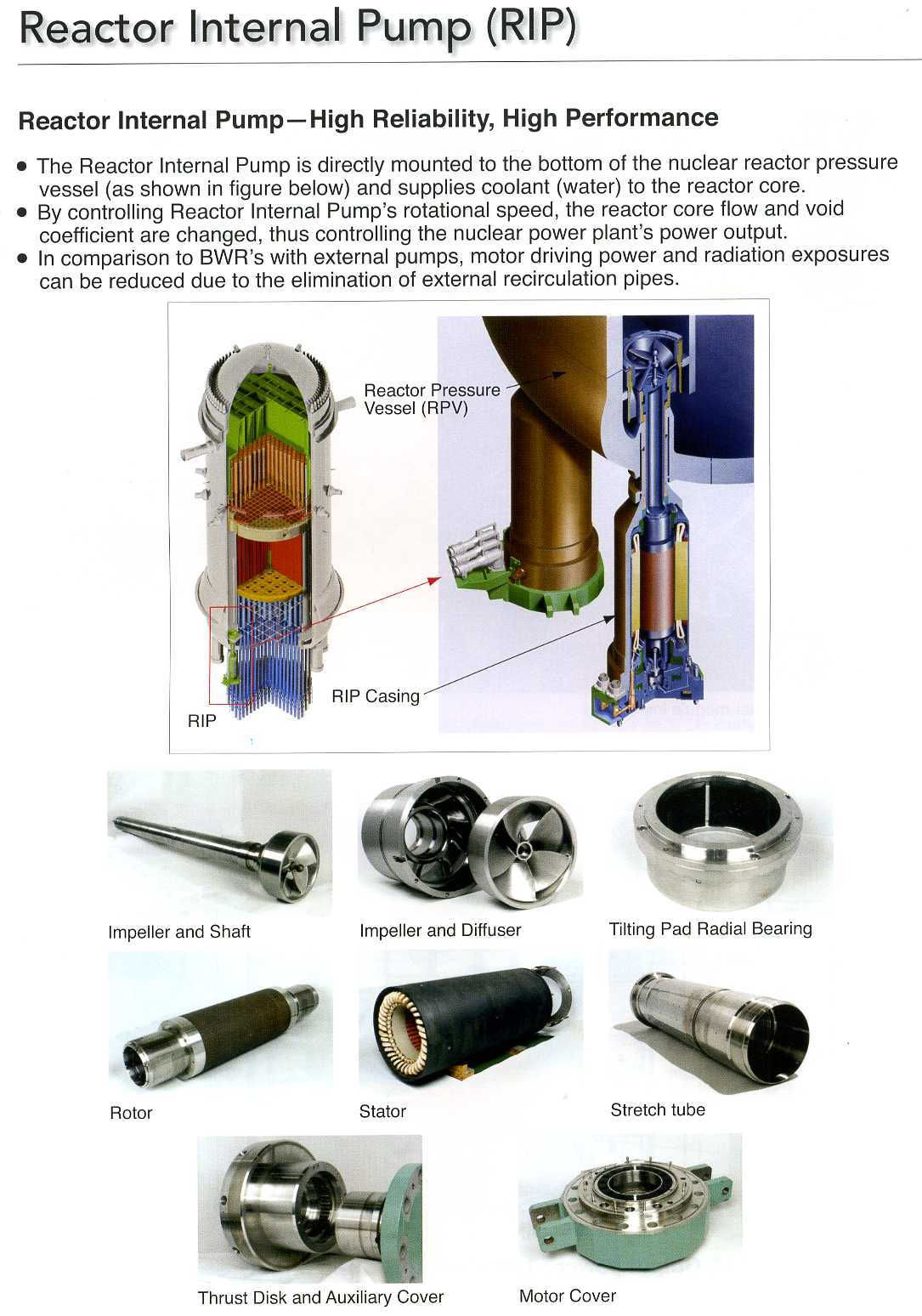

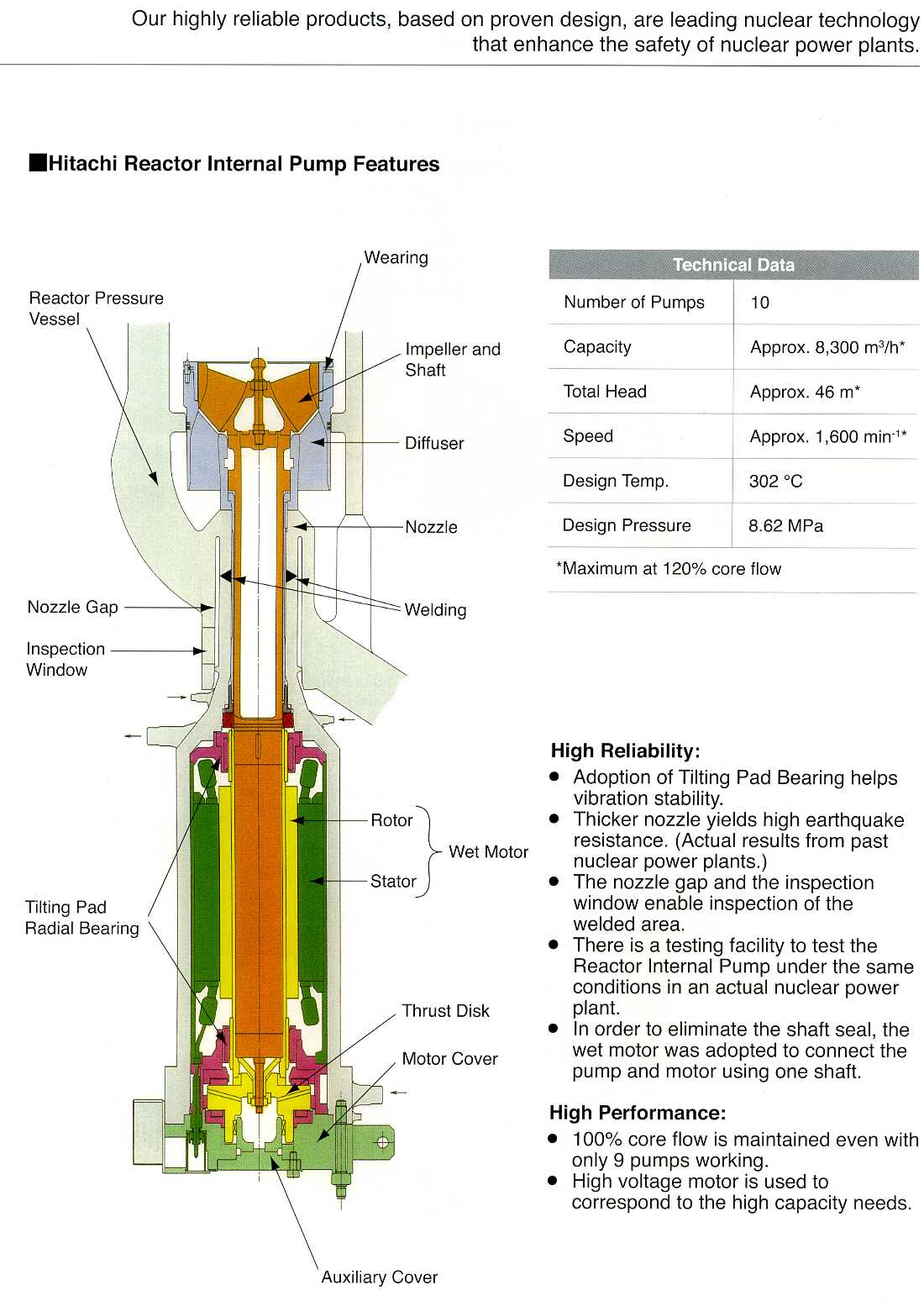

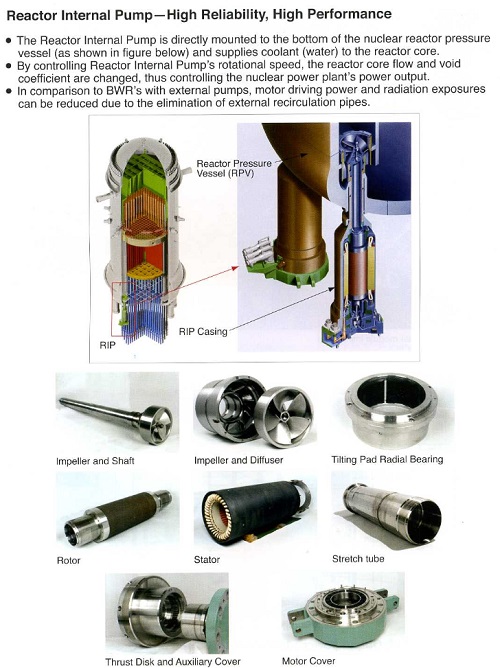

ГЦН реактора ABWR.
Щёлкните левой клавишей мыши для просмотра.

Реактор

Внутри корпуса реактора ABWR находятся топливные сборки, стержни СУЗ, паросушитель (steam dryer), сепаратор пара (steam separator) и другие элементы.

Расположение активной зоны и внутрикорпусных устройств выбрано так, чтобы минимизировать воздействие потока нейтронов на стенки корпуса и, следовательно, снизить риски охрупчивания. Для этой же цели в корпусной стали уменьшено содержание меди, серы и фосфора.

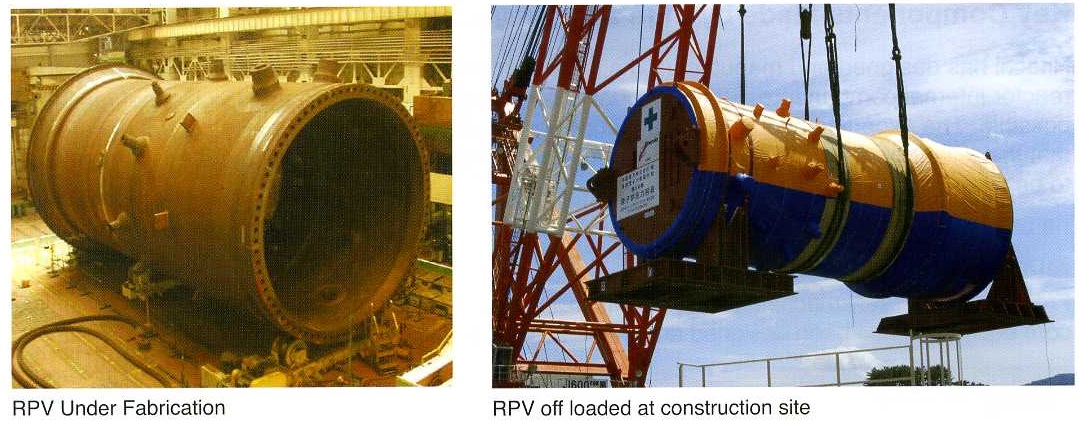

Слева - изготовление корпуса реактора.
Справа - выгрузка готового корпуса на площадке строящегося блока.
Щёлкните левой клавишей мыши для просмотра.

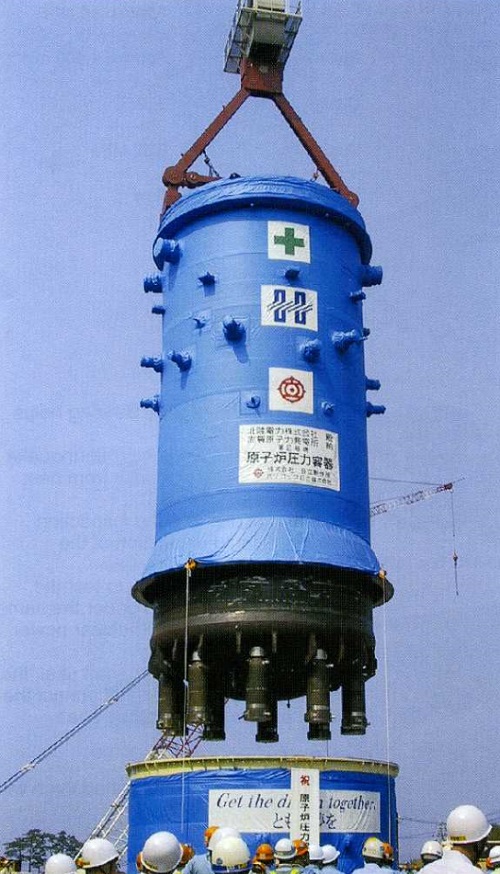

Установка корпуса реактора на блоке "Shika-2"

Корпус реактора и ВКУ

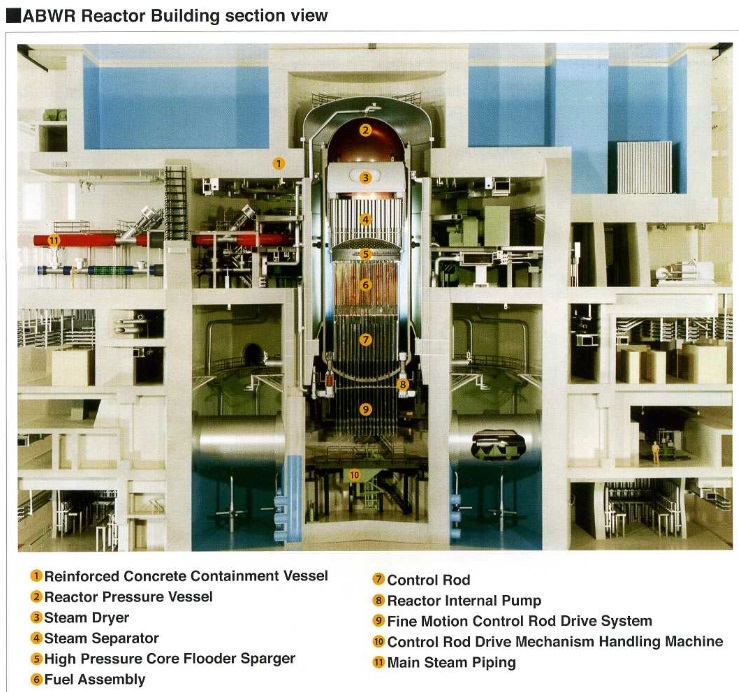

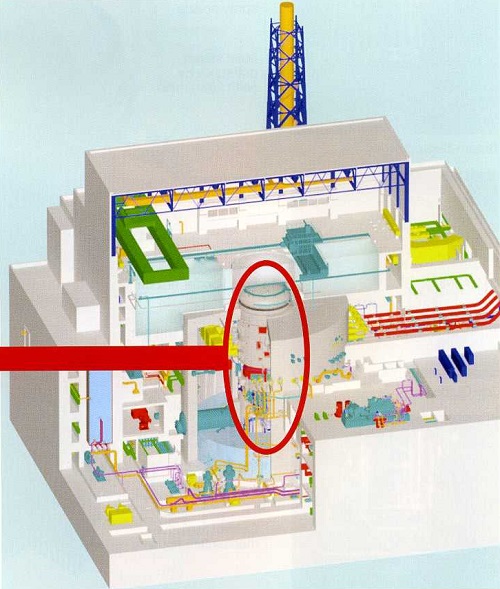

Расположение корпуса реактора в реакторном здании ABWR

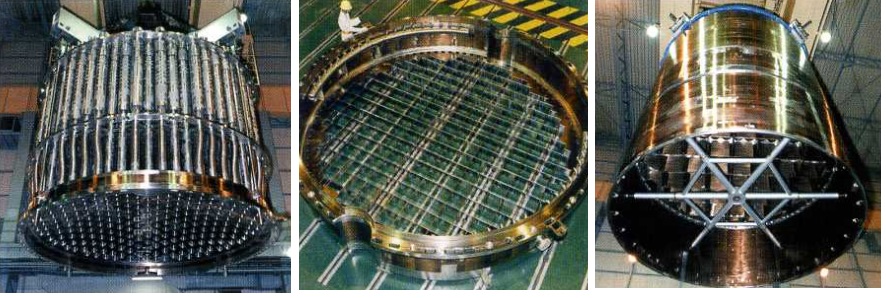

Слева направо: сепаратор пара (steam separator),
верхняя направляющая конструкция (top guide),
кожух активной зоны (core shroud).
Щёлкните левой клавишей мыши для просмотра.
