NUWARD - новые подробности

AtomInfo.Ru, ОПУБЛИКОВАНО 12.02.2021

В ходе 63-ей сессии генеральной конференции МАГАТЭ, прошедшей в Вене в сентябре 2019 года, профильные французские чиновники и топ-менеджеры с большой помпой объявили о начале работ по созданию французского реактора малой мощности NUWARD.

На презентации сведений о новом проекте объявлено практически не было. Говорилось об участии в проекте компании "Technicatome", занимающейся во Франции транспортными реакторами, а также о соглашении с "Westinghouse" (по неофициальной информации, соглашение концентрировалось на вопросах коммерции, а не технологии).

Некоторые новые подробности о проекте NUWARD (хотя также в небольшом объёме) привёл глава проекта легководных ММР в комиссариате по атомной энергии Франции Эрик Ханю, выступая на прошедшем в начале февраля 2021 года форуме "SNETP Forum 2021".

Французский взгляд

Он отметил, что в области малой модульной атомной энергетики усилия Франции сегодня сосредоточены на диапазоне мощностей 200-400 МВт(э).

Такие ММР могут замещать угольные и иные работающие на ископаемом топливе электростанции, решать задачи по электрификации городов средних размеров и изолированных промышленных площадок. Они адаптируются для работы в малых электросетях, куда трудно вписываются блоки большой мощности.

Конечно, нельзя забывать о проблеме экономии масштаба - малая мощность ММР негативно сказывается на их экономике. Справиться с проблемой возможно за счёт следующих факторов:

• упрощённая архитектура ММР;

• применение пассивных систем безопасности (величины остаточного энерговыделения в ММР меньше, чем в больших реакторах);

• заводские изготовление и испытания модулей;

• транспортирование модулей в контейнерах;

• сокращение сроков строительно-монтажных работ на площадке;

• стандартизация модулей;

• cерийное производство компонентов ММР;

• масштабная программа по строительству ММР.

Технические подробности

Разрабатываемая во Франции малая атомная электростанция будет состоять из двух реакторов NUWARD, расположенных в едином реакторном здании.

Мощность каждого реактора - 170 МВт(э). Таким образом, мощность станции составит 340 МВт(э).

Сделанный выбор в пользу легководных технологий позволяет конструкторам опереться на огромный опыт проектирования и эксплуатации реакторов PWR. Однако в проекте NUWARD есть и инновационные решения.

В частности, отметил докладчик, ММР NUWARD станет "самым компактным реактором в мире". Также за счёт модуляризации и интеграции систем будет достигнуто значительное упрощение проекта.

Естественно, будут учтены уроки Фукусимы, а применение пассивных систем безопасности должно повысить устойчивость реактора к авариям.

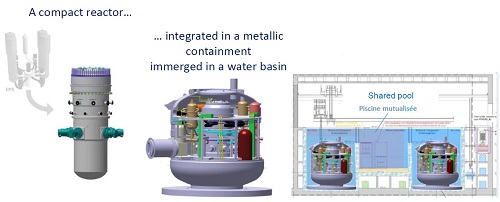

На одном из слайдов докладчика показано, что реактор NUWARD будет размещён внутри металлического контейнмента, который, в свою очередь, будет погружён в заполненный водой бассейн.

Щёлкните левой клавишей мыши для просмотра

У компании "Technicatome" есть и другое решение, не упомянутое докладчиком, оно показано на иллюстрации ниже. Как видно, в этом варианте станция представляет собой четырёхреакторную композицию. Все реакторы устанавливаются в едином водном бассейне.

Щёлкните левой клавишей мыши для просмотра

На инновационных решениях, заложенных в проект NUWARD, докладчик остановился несколько подробнее.

Интегральная компоновка позволяет разместить весь первый контур внутри корпуса реактора. Это, в свою очередь, снижает риски, связанные с авариями типа LOCA (максимальный диаметр трубопроводов 30 мм; то есть, исключены аварии LBLOCA с большой течью).

Корпус реактора NUWARD

Применение "пластинчатых" парогенераторов (Plate Steam Generators, CSG) обеспечивает компактность реакторной установки.

В других источниках эти парогенераторы называются компактными парогенераторами - Compact Steam Generators, CSG. Их предлагалось использовать, в частности, в проекте реактора мощностью 170 МВт(э) для французского ВМФ.

Конструкция парогенераторов CSG является конфиденциальной информацией. Некоторое представление возможно получить по этой ссылке.

В проекте NUWARD предусматривается шесть компактных парогенераторов для нормальной эксплуатации и два компактных парогенератора, отвечающих за отвод тепла от активной зоны в аварийных условиях.

Привода СУЗ расположены внутри корпуса реактора. Это позволяет устранить риск аварий типа "Control rod ejection" (выброс ОР СУЗ).

Применение пассивных систем безопасности обеспечит как минимум 7-дневный срок надёжного отвода остаточного энерговыделения при проектных авариях в условиях потери питания.

Борное регулирование из проекта реактора NUWARD исключено, что упрощает конструкцию и водно-химический режим первого контура.

Металлический (стальной) контейнмент, внутри которого расположены корпус реактора и ряд другого оборудования (в частности, пассивные рекомбинаторы водорода), представляет собой третий уровень защиты в глубину, удерживает радиоактивные вещества и за счёт контакта с водой бассейна обеспечивает отвод тепла в аварийных режимах.

Наконец, полуподземное размещение предоставляет станции с реакторами NUWARD дополнительную защиту от природных опасностей.

На следующем слайде докладчика схематично показывается процесс строительства одного модуля с реактором NUWARD.

Щёлкните левой клавишей мыши для просмотра

Текущее состояние и перспективы

Изучение вопроса о целесообразности создания проекта ММР, в дальнейшем получившего имя NUWARD, проводилось во Франции в 2012-2015 годах. Участие принимали комиссариат, EDF, AREVA и DCNS.

В 2017-2019 годах были выполнены предварительные проработки будущего проекта (preconceptual design).

В настоящее время ведётся разработка концептуального проекта (conceptual design), он должен быть готов в 2022 году.

По дальнейшим стадиям проектирования и по выходу на лицензирование докладчик конкретных сроков не назвал.

Он уточнил, однако, что в сентябре 2020 года правительство Франции выделило на нужды разработки NUWARD 50 миллионов евро, а президент Франции Эммануэль Макрон в декабре 2020 года высказался в публичном выступлении в пользу превращения Франции в "ключевого игрока в сегменте ММР".

По мнению докладчика. NUWARD "будет доступен для удовлетворения потребностей рынка в следующем десятилетии (30-ые годы)".

Ключевые слова: Малая энергетика, Европа, Франция, Статьи

---
