AtomInfo.Ru, ОПУБЛИКОВАНО 01.10.2019

В Вене в штаб-квартире МАГАТЭ с 16 по 20 сентября 2019 года прошла работа очередной, 63-ей по счёту сессии генеральной конференции атомного агентства.

В рамках сессии по традиции была организована выставка. На стенде китайской экспозиции участникам представляли разработанный в КНР проект исследовательского реактора MNSR.

Премированный реактор

Расшифровка названия MNSR - Miniature Neutron Source Reactor. В русской терминологии принят перевод "малогабаритный реактор - источник нейтронов".

Проект реактора MNSR был разработан в китайском институте атомной энергии (CIAE). Его отличительные черты - простота конструкции, лёгкость в эксплуатации, хорошие показатели по безопасности и слабое влияние на окружающую среду.

Потребителями реакторов MNSR могут выступать университеты, госпитали, академические институты и исследовательские центры. Возможные применения - нейтронно-активационный анализ, эксперименты по реакторной физике, испытания измерительной аппаратуры, образование и обучение.

Первый реактор MNSR был построен в CIAE и выведен на критику в марте 1984 года. Реактор дважды награждался престижными в КНР премиями. В 1987 году он получил первый приз за прогресс в науке и технологии, а в 1995 году - первую пекинскую премию за трансфер технологий из военного сектора в гражданский.

В 1997 году пекинский MNSR получил статус патриотической образовательной базы для атомной отрасли.

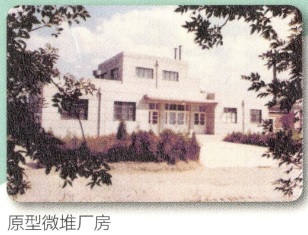

Здание первого реактора MNSR в Пекине

В реакторном зале MNSR в Пекине

Описание реактора

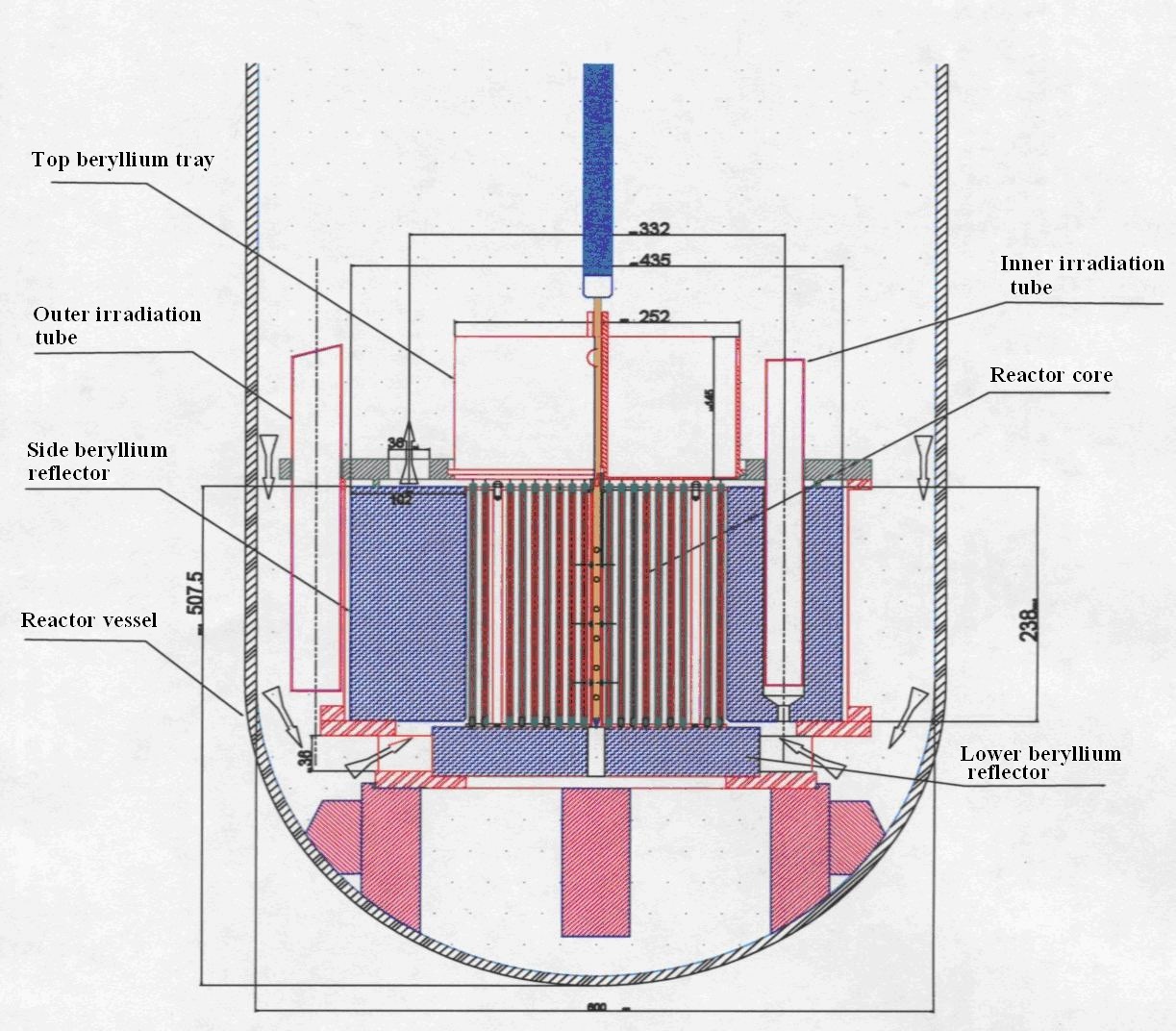

MNSR представляет собой реактор типа tank-in-pool. В качестве топлива используется уран высокого обогащения. Теплоноситель и замедлитель - лёгкая вода. Отражатель - бериллий. Тепло от активной зоны отводится за счёт естественной циркуляции.

Топливные элементы расположены в активной зоне по окружностям. Зона помещена в цилиндрический корпус диаметром 0,6 м и высотой 5,6 м. Корпус, в свою очередь, находится в водном бассейне внутренним диаметром 2,7 м и глубиной 6,5 м.

Основные характеристики реактора MNSR (на примере первого реактора) приводятся в таблице ниже.

Параметр		Значение
Тепловая мощность		27 кВт
Поток тепловых нейтронов		1×10¹² н/(см²с) внутри 5×10¹¹ н/(см²с) снаружи
Обогащение по ²³⁵U		90%
Загрузка по ²³⁵U		1 кг
Запас реактивности		3,5-4,0 mk
Кампания топлива		более 20 лет

внутри - inner irradiation site, внутренняя облучательная ячейка
снаружи - outer irradiation site, внешняя облучательная ячейка

В случае любого реактивностного инцидента рост мощности будет автоматически сдерживаться в безопасных пределах, благодаря внутренне присущим свойствам безопасности реактора. Никаких механических перемещений, введений химических реагентов или вмешательства человека при этом не потребуется.

Загрязнение внешних поверхностей топливных элементов в MNSR невелико. Благодаря этому, а также из-за размещения реактора в водном бассейне, дозы, которые получают операторы за год работы с реактором, значительно ниже допустимых пределов (по данным на китайском стенде - годовые дозы на 30% ниже допустимых пределов).

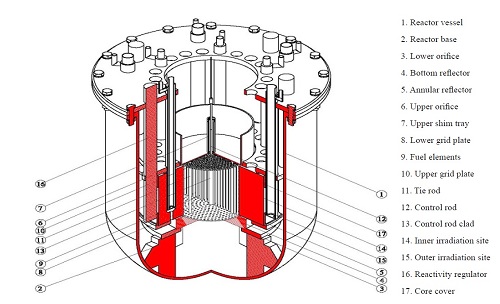

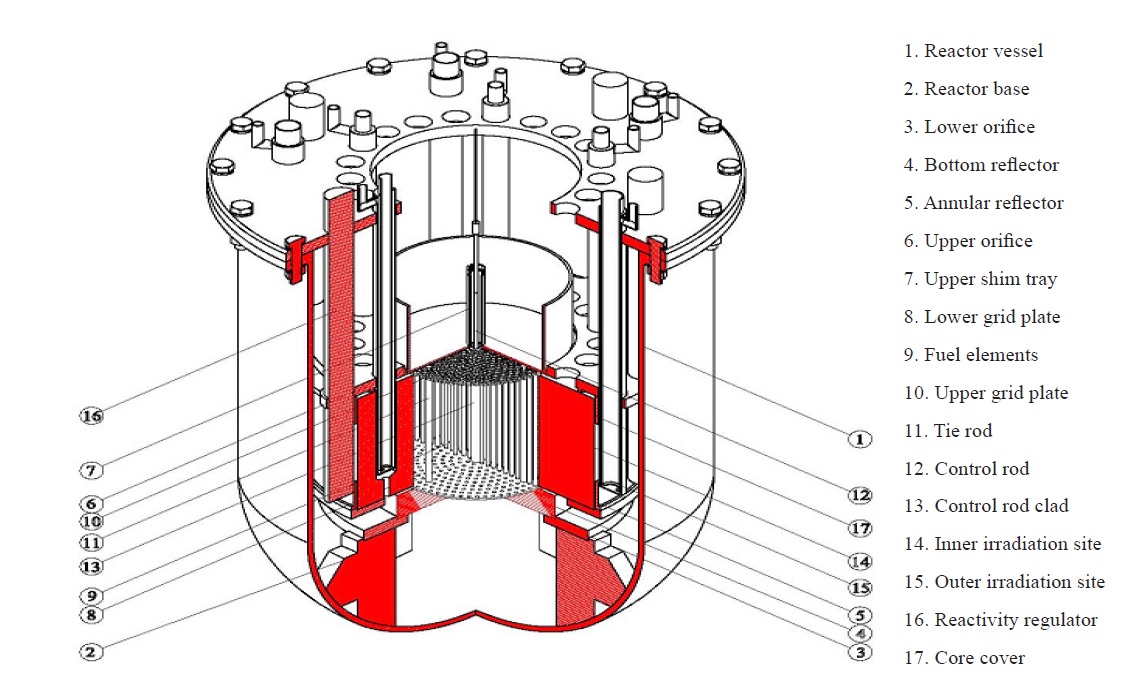

Реактор MNSR (на примере реактора, поставленного в Сирию).
Щёлкните левой клавишей мыши для просмотра.

Экспорт и конверсия

Всего с 1984 года было построено девять реакторов MNSR в Китае и других странах. Зарубежные пользователи MNSR - это Пакистан, Иран, Гана, Сирия и Нигерия.

Студенты из Ганы и Нигерии проходят практику на MNSR в их странах

В последние годы Китай, МАГАТЭ и другие партнёры реализуют программу по переводу реакторов MNSR с высокообогащённого урана на низкообогащённый. Эта программа соответствует политике Китая в области нераспространения, а также играет позитивную роль в деле популяризации MSR в Китае и за рубежом.

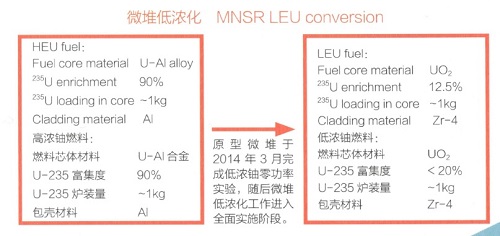

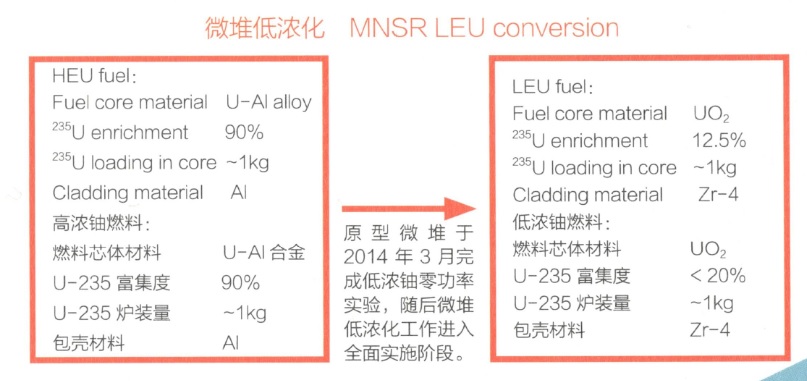

Основные изменения, внесённые в проект MNSR при переводе на НОУ, показаны на рисунке ниже.

Щёлкните левой клавишей мыши для просмотра.

Демонстрационный эксперимент на нулевой мощности с низкообогащённой активной зоной успешно прошёл в марте 2014 года.

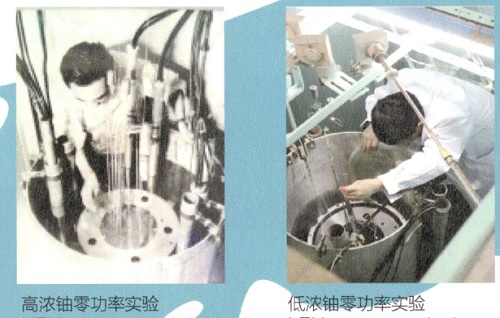

Слева - во время эксперимента с нулевой мощностью для зоны из ВОУ.
Справа - то же, но для зоны из НОУ.

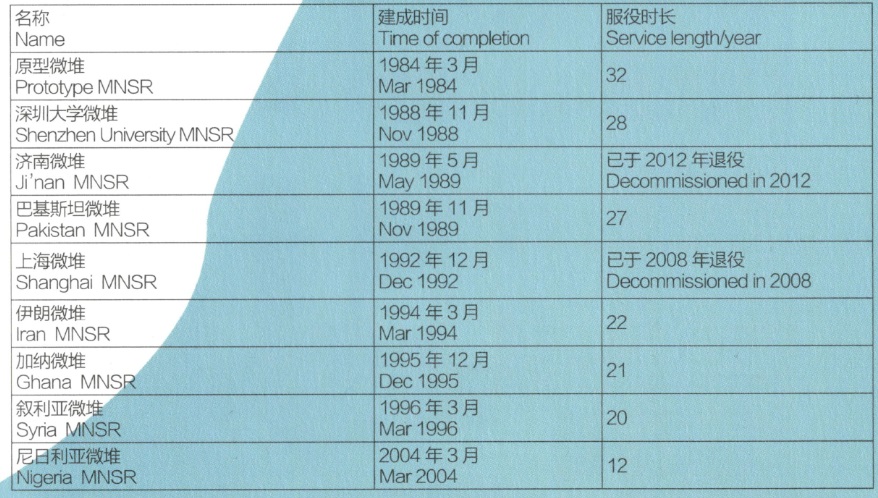

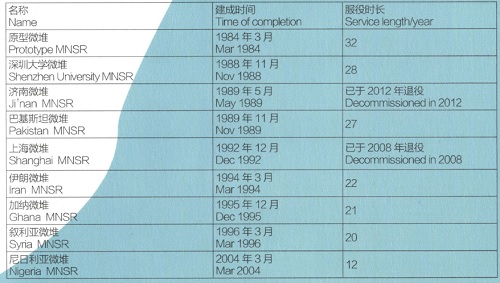

Список всех построенных реакторов MNSR и их статус приводятся на иллюстрации ниже по тексту.

Щёлкните левой клавишей мыши для просмотра.

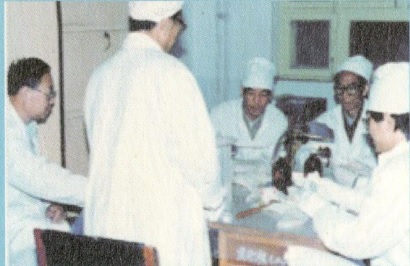

Сборка активной зоны для реактора Jinan MNSR (Китай)

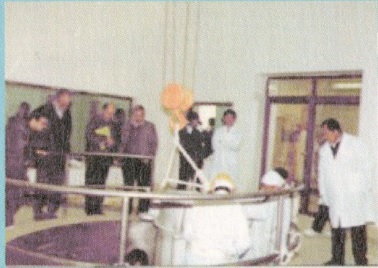

Монтаж корпуса реактора на иранском MNSR в Исфахане

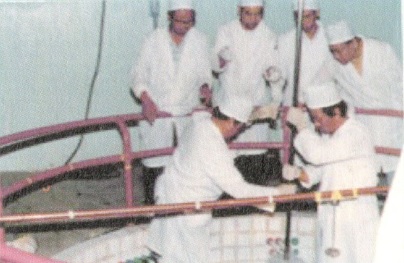

Загрузка активной зоны на реакторе MNSR в университете Шэньчжэня (Китай)

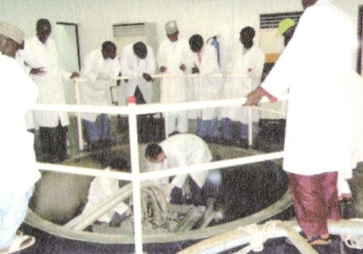

Монтажные работы на нигерийском MNSR
