ВТГР и гелий - на примере HTTR

AtomInfo.Ru, ОПУБЛИКОВАНО 12.11.2018

Высокотемпературные газоохлаждаемые реакторы (ВТГР) - направление, привлекающее к себе внимание благодаря усилиям китайских атомщиков. Именно в Китае строится первый в этом веке энергоблок с ВТГР "Shidao Bay-1".

В разной степени свой интерес к высокотемпературным установкам выражают Япония, ЮАР, Индонезия и некоторые другие страны.

В прошлом веке был накоплен определённый опыт по реакторам ВТГР (в первую очередь, в Германии). Одна из проблем, с которой столкнулись на этих аппаратах (и с которой предстоит столкнуться на тех ВТГР, которые будут построены) - проблема утечки гелия.

О том, как решается эта проблема на японском исследовательском высокотемпературном реакторе HTTR, рассказал коллектив авторов (Дайсуке Тотио и др.) в статье, опубликованной в "Journal Nuclear Science and Technology" в 2014 году.

Реактор HTTR

Реактор HTTR впервые достиг критики 11 октября 1998 года. Это аппарат мощностью 30 МВт(т) и температурой 950°C на выходе из активной зоны, причём эта температура была получена на практике (в первый раз - в 2004 году). Теплоноситель - гелий, замедлитель - графит.

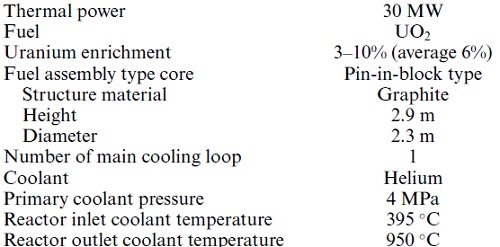

Основные параметры HTTR

В реакторе предусмотрены три системы теплоотвода - основная система MCS, вспомогательная система ACS и система охлаждения корпуса VCS.

Система MCS предназначена для работы в нормальных условиях эксплуатации. Две остальные системы являются элементами конструктивной безопасности.

ACS в нормальных условиях эксплуатации пребывает в резерве и подключается для отвода остаточного энерговыделения после глушения реактора.

VCS в нормальных условиях эксплуатации охлаждает биологическую защиту, окружающую корпус реактора. При авариях с потерей принудительной циркуляции система VCS отводит тепло от активной зоны за счёт естественной циркуляции и излучения.

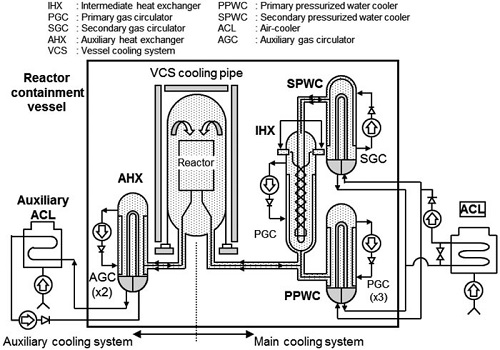

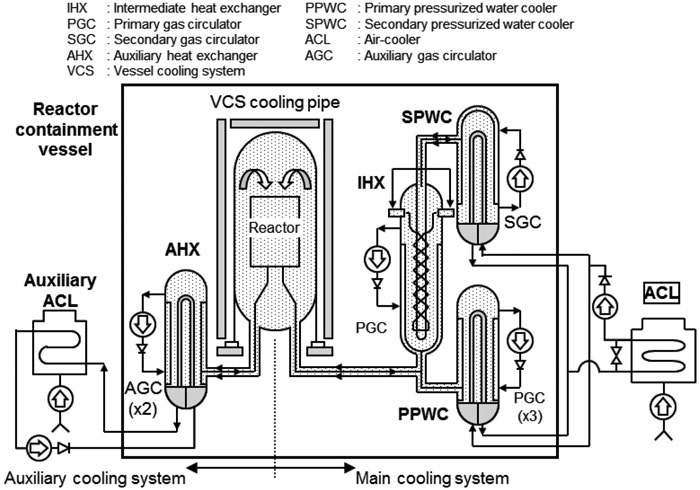

Организация теплоотвода в HTTR.
Щёлкните левой клавишей мыши для просмотра.

Утечки гелия

Гелий текуч, и утечки гелия необходимо строго контролировать, так как вместе с гелием первый контур могут покидать радиоактивные изотопы.

Простейшая мера защиты от утечек гелия, предпринятая на HTTR - везде, где возможно, использовались сварные соединения трубопроводов и/или оборудования. В тех случаях, где сварка невозможна или нецелесообразна, прнменяются различные уплотнения.

Несмотря на эти меры, утечки гелия всё равно будут происходить. Ограничение по утечкам гелия, поставленное для HTTR - 0,3% весовых в день. Выполнение данного ограничения было проверено перед пуском реактора, а также в ходе нескольких инспекций.

Скорость утечки гелия из первого контура можно оценить по следующей формуле:

Здесь m, P и T - масса, давление и средняя температура гелия. Индексы "1" и "2" соответствуют моментам времени, отстоящим друг от друга на время t в часах.

Результаты четырёх инспекций, проведенных в 2003-2009 годах, показали, что утечки гелия из первого контура HTTR находятся ниже заданного ограничения и составляют примерно 0,1% весовых в день.

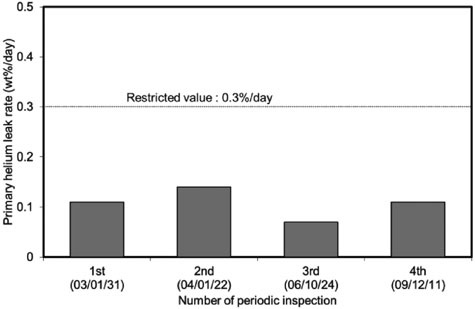

Результаты инспекций

Второй способ измерения скорости утечки гелия основан на измерении временных интервалов между срабатываниями системы подпитки гелия при работе реактора на мощности:

Здесь Popen и Pclose - уставки срабатывания и отключения системы подпитки гелия (соответственно, открытия и закрытия её задвижки), а Pcontrol - заданное значение давления гелия при той мощности, на которой работает реактор.

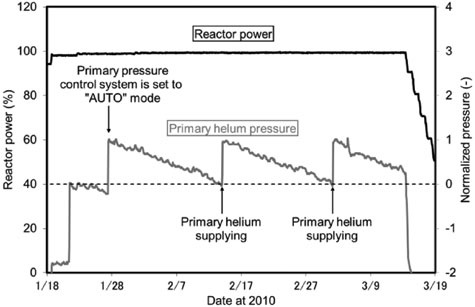

Пример работы системы подпитки показан на графике ниже. По правой оси отложено нормализованное давление (P - Pclose) / (Popen - Pclose). По результатам измерений, скорость утечки гелия не превышала 0,1% весовых в день.

Авторы статьи в "Journal Nuclear Science and Technology" пришли к выводу, что меры, предпринятые на реакторе HTTR, оказались достаточными для того, чтобы сдерживать утечки гелия ниже проектной величины 0,3% весовых в день.

Реальные скорости утечек на японском реакторе составляли порядка 0,1% весовых в день.

Авторы считают также, что подходы, использованные на реакторе HTTR, по минимизации и контролю за утечками гелия, будет возможно перенести на будущий японский коммерческий ВТГР.

Ключевые слова: ВТГР, Япония, Статьи
